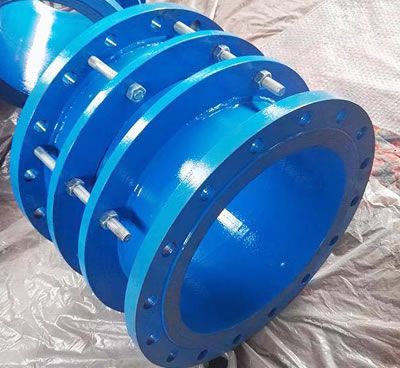

套管式伸縮器也稱伸縮節、膨脹節、補償器。套管式伸縮器在一些范圍內可軸向伸縮，也能在一些的角度內克服管道對接不同軸向而產生的偏移，能很大的方便閥門管道的安裝與拆卸，在管道允許伸縮量中可以自由伸縮，一旦越過其較 大伸縮量就起到限位的作用，確保管道的運行。
　    1. 套管式伸縮器該產品為各種給排水管道、水塔、水泵、水表、閥門的安裝拆換提供了很大方便，給長距離管路因溫差伸縮起到了很好的調節作用。
　    2. 套管式伸縮器該產品內管材分為鑄鐵（HT）、鍍鋅（DX）和鋼制（SF）三種。工作壓力分 PN6 、 PN10 、 PN16 三種。
　    3. 套管式伸縮器安裝前須松開壓盤螺栓，將該產品拉至安裝長度，然后用對角法擰緊，切勿壓偏，如架空使用，兩端須安裝相應的固定支架。
　    4. 法蘭連接采用 GB4216.3 － 4126.5 標準。
　    5. 如選用其它規格可另行生產?！　?/span>

連接方式：
　    法蘭連接、焊接兩種，直埋式伸縮器（非地溝、設井安裝時）一般采用焊接?！?/span>

安裝注意事項：
　    1、套管式伸縮器在安裝前應先檢查其型號、規格及管道配置情況，符合設計要求。
　    2、對帶內套筒的伸縮器應注意使內套筒子的方向與介質流動方向一致，鉸鏈型伸縮器的鉸鏈轉動平面應與位移轉動平面一致。
　    3、需要進行“冷緊”的伸縮器，預變形所用的輔助構件應在管路安裝完畢后方可拆除。
　    4、嚴禁用伸縮器變形的方法來調整管道的安裝超差，以免影響伸縮器的正常功能、降低使用壽命及增加管系、設備、支承構件的載荷。
　    5、安裝過程中，不允許焊渣飛濺到波殼表面，不允許波殼受到其它機械損傷。
　    6、管系安裝完畢后，應盡快拆除波伸縮器上用作安裝運輸?shù)狞S色輔助定位構件及緊固件，并按設計要求將限位裝置調到規定位置，使管系在環境條件下有充分的補償能力。
　    7、套管式伸縮器所有活動元件不得被外部構件卡死或限制其活動范圍，應保證各活動部位的正常動作。
　    8、水壓試驗時，應對裝有伸縮器管路端部的次固定管架進行加固，使管路不發生移動或轉動。對用于氣體介質的伸縮器及其連接管路，要注意充水時是否需要增設臨時支架。水壓試驗用水清洗液的96氯離子含量不超過25PPM。

設計安裝數據表：
